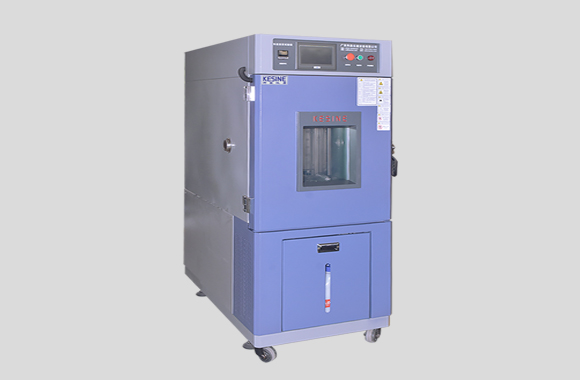

隨著半導體技術的飛速發展，芯片集成度不斷提高，應用場景從消費電子擴展至汽車電子、航空航天等高可靠性領域。半導體器件在極端溫度環境下的穩定性直接決定了產品壽命與性能，而快速溫變試驗箱成為驗證其可靠性的關鍵環節。KESINE科勝快速溫變試驗箱憑借其精準控溫、高效變溫速率及智能化設計，成為半導體行業加速產品驗證的重要工具。

  一、半導體行業對溫度測試的核心需求

  半導體器件在制造、封裝及終端使用中可能面臨劇烈的溫度沖擊。例如：

1.芯片封裝材料**在溫度驟變下易出現分層、開裂；

2.焊點因熱膨脹系數差異導致斷裂；

3.功率器件**在高溫下可能因熱失效影響電路性能。

  傳統溫變測試耗時過長，難以模擬真實場景中的瞬態溫度沖擊?？焖贉刈冊囼炏?*通過模擬-70℃至+180℃的極端溫度環境，以每分鐘15℃~25℃的變溫速率（甚至更高），加速暴露潛在缺陷，顯著縮短研發周期。

  二、KESINE科勝試驗箱在半導體領域的典型應用場景

1. 芯片級可靠性驗證

  應用案例：某車載MCU芯片需通過AEC-Q100認證，要求其在-40℃至+125℃間循環1000次無故障。KESINE試驗箱通過精準控制溫度變化速率（±25℃/min），模擬車輛冷啟動與高溫運行場景，成功檢測出某批次芯片的封裝膠體在300次循環后出現微裂紋，優化后良率提升至99.8%。

2. 封裝材料熱機械性能評估

  技術優勢：試驗箱采用均勻溫場設計（±0.5℃波動），確保樣品各部位同步受熱/冷卻。例如，在評估BGA封裝錫球抗熱疲勞性時，通過快速循環（-70℃?+180℃），發現低溫下錫球脆性斷裂風險，指導廠商調整合金成分。

3. 生產工藝優化

  實驗價值：某存儲芯片廠商在封裝工藝中引入新型環氧樹脂，通過KESINE試驗箱模擬極端溫變（每分鐘25℃），發現樹脂在快速降溫時收縮率超標，導致引線鍵合失效。工藝參數調整后，產品不良率降低60%。

4. 失效分析與壽命預測

  智能化支持：內置數據采集系統實時記錄溫度-時間曲線，結合Arrhenius模型加速壽命測試。例如，某IGBT模塊在85℃高溫下運行2000小時的壽命數據，可通過試驗箱在200小時內模擬完成，助力企業快速定位散熱設計缺陷。

  三、KESINE科勝的技術突破與行業適配性

1. 核心技術參數

溫度范圍：-70℃~+180℃，覆蓋JEDEC、MIL-STD等標準；

變溫速率：線性變溫速率最高達25℃/min，支持非線性沖擊模式；

均勻性控制：多區獨立PID算法，確保腔體內溫差≤±1℃。

2. 半導體定制化設計

防靜電配置：腔體采用接地屏蔽與離子風機，避免靜電損傷敏感器件；

多規格載具：兼容晶圓托盤、芯片測試板等，適配JEDEC標準托盤尺寸；

潔凈環境：HEPA過濾系統防止顆粒污染，滿足Class 1000潔凈度要求。

3. 智能化與安全性

遠程監控：通過IoT模塊實現云端數據同步，支持MES系統集成；

故障自診斷：實時監測壓縮機、傳感器狀態，預警率達99%；

能效優化：復疊式制冷系統節能30%，適合半導體工廠連續作業需求。

  四、行業趨勢與未來展望

  隨著第三代半導體（SiC/GaN）及先進封裝（3D IC、Chiplet）技術的普及，器件熱密度持續攀升。KESINE科勝正研發超高速變溫（≥40℃/min）與多應力耦合測試（溫度+濕度+振動）方案，以應對5G基站、自動駕駛等場景對半導體可靠性的嚴苛要求。

  KESINE科勝快速溫變試驗箱通過精準、高效的溫控能力，成為半導體行業提升產品可靠性的“加速器”。在智能制造與高可靠性需求的雙重驅動下，其技術迭代將持續賦能半導體產業，助力中國“芯”突破國際高端市場壁壘。
